Rail moteur GA103 / GA203

UGS : ND Catégorie :

117,60276,90

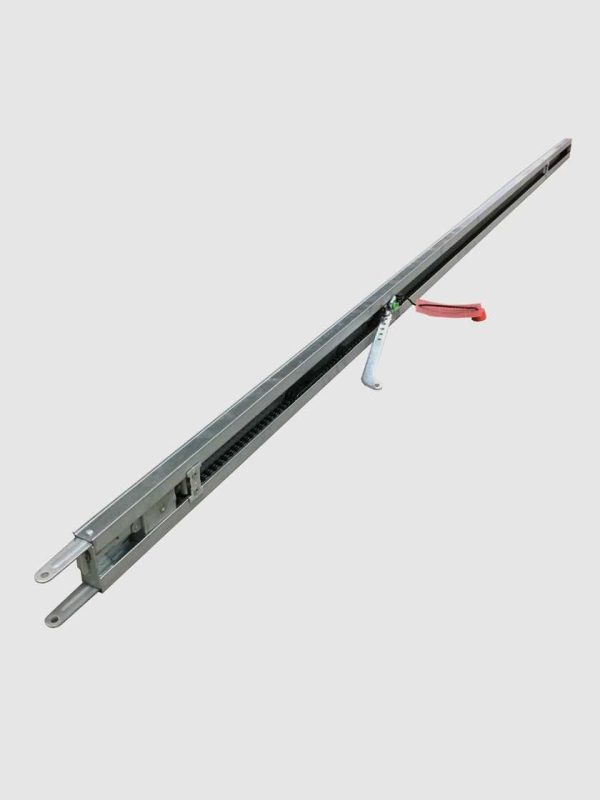

Rail moteur pour bloc moteur GA103 ou GA203.

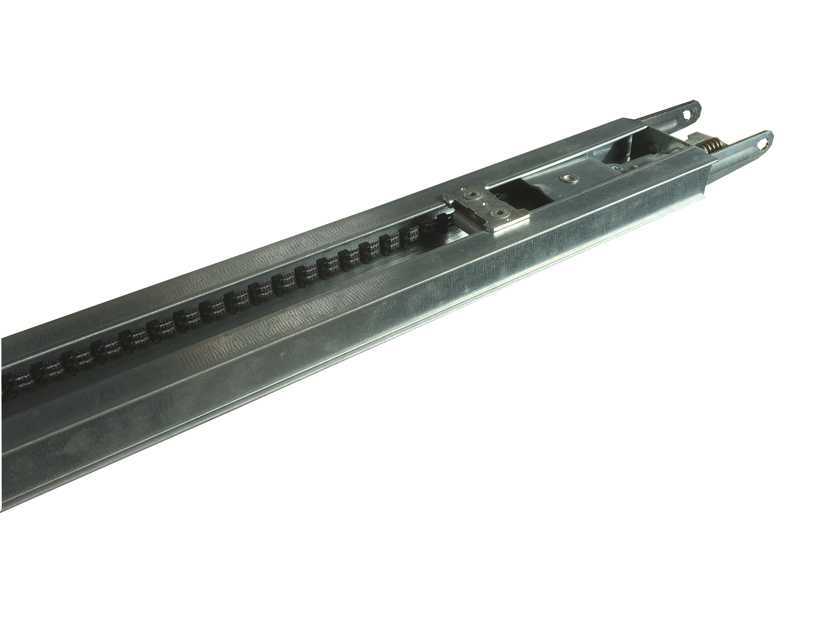

Ce rail est en acier galvanisé ; un chariot coulisse à l’intérieur entraînant le mouvement de la porte. La courroie d’entraînement est en matériau synthétique renforcé, pour un silence de fonctionnement extrême.

De plus, le rail moteur intègre un débrayage de secours manuel. Celui-ci permet – par exemple en cas de panne de courant – de manœuvrer la porte de garage à la main.

Par ailleurs, le système Quick Lock verrouille automatiquement la porte fermée, grâce à un crochet métallique ; ceci renforce considérablement la résistance de la porte de garage aux tentatives d’effraction.

Une came d’entraînement coudée, prépercée, est comprise. Celle-ci sert à relier le chariot d’entraînement au panneau haut de la porte de garage.

Le rail moteur est disponible en trois longueurs :

  • Longueur hors tout 3175 mm, pour des portes sectionnelles jusque 2200 mm de hauteur
  • Longueur hors tout 3425 mm, pour des portes sectionnelles jusque 2500 mm de hauteur
  • Longueur hors tout 4100 mm, pour des portes sectionnelles jusque 3100 mm de hauteur (Rail en deux parties articulées)
Loading...

Description

Rail moteur pour bloc moteur GA103 ou GA203.

Ce rail est en acier galvanisé ; un chariot coulisse à l’intérieur entraînant le mouvement de la porte. La courroie d’entraînement est en matériau synthétique armé, pour un silence de fonctionnement extrême.

De plus, le rail moteur intègre un débrayage de secours manuel. Celui-ci permet – par exemple en cas de panne de courant – de manœuvrer la porte de garage à la main.

Par ailleurs, le système Quick Lock verrouille automatiquement la porte fermée, grâce à un crochet métallique ; ceci renforce considérablement la résistance de la porte de garage aux tentatives d’effraction.

Une came d’entraînement munie de trous est comprise. Celle-ci sert à relier le chariot d’entraînement au panneau haut de la porte de garage.

Le rail moteur est disponible en trois longueurs hors tout :

  • 3175 mm, pour des portes sectionnelles jusque 2200 mm de hauteur
  • 3425 mm, pour des portes sectionnelles jusque 2500 mm de hauteur
  • 4100 mm, pour des portes sectionnelles jusque 3100 mm de hauteur (Rail en deux parties articulées)

En cas de commande pour installation sur une porte de garage d’une marque autre que Garatec, il faut prévoir en plus les adaptations suivantes :

  • suspentes pour fixation du moteur au plafond
  • Support linteau, pour fixer l’extrémité du rail sur le linteau
  • Chape panneau haut, pour relier la came d’entraînement du rail au panneau haut

Informations complémentaires

Longueur rail

3175 mm, 3425 mm, 4100 mm
